Arc cu forță constantă - fără carcasă
Arc cu forță constantă
Comandați de luni până joi înainte de ora 15:30 și vineri înainte de ora 14:45 și vă vom expedia comanda în aceeași zi, cu livrare preconizată în termen de 4-6 zile. Se aplică tuturor arcurilor cu forță constantă din stoc.
Vedeți reducerile pentru cantitate și prețurile făcând clic pe coșul de cumpărături de lângă produsul dorit.
Folosiți glisoarele de mai jos pentru o navigare rapidă și ușoară.
Arcurile cu forță constantă fără carcasă sunt fabricate din bandă de oțel inoxidabil (tip 301) și au o forță destul de constantă distribuită pe durata extensiei și a retragerii. Există o diferență de forță între mișcarea centurii spre exterior și cea spre interior. Utilizarea recomandată este ca minimum 1½ spire de bandă elastică să rămână pe arbore la extensia completă. Acest lucru extinde utilitatea arcului cu forță constantă.

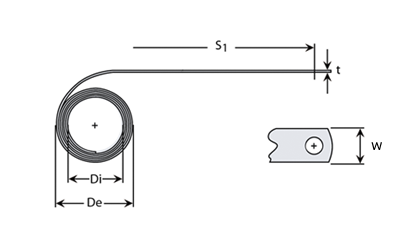

| Vezi prețuri - Adaugă în coș | Di Diametru interior (mm) |
De Diametru exterior (mm) |
Fn Sarcină maximă la Ln (N) |
t Grosimea materialului (mm) |
W Lățimea benzii (mm) |
S1 Extracție (mm) |
Service life cyclus Ciclul duratei de viață (buc) |
hm Orificiu pentru montare (mm) |
Material | Unitate de înmagazinare | Stoc | Desen tehnic | Citeşte mai mult | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,50 | 7,60 | 1,70 | 0,08 | 4,75 | 269,00 | 4.000,00 | 2,40 | Oțel inoxidabil 301 | CF012-0038 |
|
|||||
| 7,50 | 10,50 | 2,90 | 0,10 | 6,35 | 333,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF015-0065 |
|
|||||
| 7,75 | 10,50 | 2,20 | 0,10 | 4,75 | 333,00 | 4.000,00 | 2,40 | Oțel inoxidabil 301 | CF015-0049 |
|
|||||
| 8,25 | 10,75 | 3,70 | 0,10 | 7,90 | 333,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF015-0083 |
|
|||||
| 9,00 | 11,50 | 2,20 | 0,10 | 6,35 | 305,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF015-0050 |
|
|||||
| 9,50 | 12,75 | 4,60 | 0,13 | 7,90 | 372,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF017-0103 |
|
|||||
| 10,67 | 14,00 | 3,34 | 0,13 | 7,87 | 381,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF018-0075 |
|
|||||
| 11,00 | 15,50 | 6,60 | 0,15 | 9,50 | 536,00 | 4.000,00 | 5,00 | Oțel inoxidabil 301 | CF024-0148 |
|
|||||
| 11,00 | 15,50 | 8,80 | 0,15 | 12,70 | 557,00 | 4.000,00 | 5,00 | Oțel inoxidabil 301 | CF025-0198 |
|
|||||
| 13,00 | 16,50 | 4,98 | 0,15 | 9,40 | 457,00 | 4.000,00 | 3,30 | Oțel inoxidabil 301 | CF022-0112 |
|
- CF012-0038În stoc: 534
Di - Diametru interior (mm) 5,50De - Diametru exterior (mm) 7,60Fn - Sarcină maximă la Ln (N) 1,70t - Grosimea materialului (mm) 0,08W - Lățimea benzii (mm) 4,75S1 - Extracție (mm) 269,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 2,40Material Oțel inoxidabil 301
- CF015-0065În stoc: 150
Di - Diametru interior (mm) 7,50De - Diametru exterior (mm) 10,50Fn - Sarcină maximă la Ln (N) 2,90t - Grosimea materialului (mm) 0,10W - Lățimea benzii (mm) 6,35S1 - Extracție (mm) 333,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
- CF015-0049În stoc: 147
Di - Diametru interior (mm) 7,75De - Diametru exterior (mm) 10,50Fn - Sarcină maximă la Ln (N) 2,20t - Grosimea materialului (mm) 0,10W - Lățimea benzii (mm) 4,75S1 - Extracție (mm) 333,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 2,40Material Oțel inoxidabil 301
- CF015-0083În stoc: 185
Di - Diametru interior (mm) 8,25De - Diametru exterior (mm) 10,75Fn - Sarcină maximă la Ln (N) 3,70t - Grosimea materialului (mm) 0,10W - Lățimea benzii (mm) 7,90S1 - Extracție (mm) 333,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
- CF015-0050În stoc: 210
Di - Diametru interior (mm) 9,00De - Diametru exterior (mm) 11,50Fn - Sarcină maximă la Ln (N) 2,20t - Grosimea materialului (mm) 0,10W - Lățimea benzii (mm) 6,35S1 - Extracție (mm) 305,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
- CF017-0103În stoc: 285
Di - Diametru interior (mm) 9,50De - Diametru exterior (mm) 12,75Fn - Sarcină maximă la Ln (N) 4,60t - Grosimea materialului (mm) 0,13W - Lățimea benzii (mm) 7,90S1 - Extracție (mm) 372,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
- CF018-0075În stoc: 213
Di - Diametru interior (mm) 10,67De - Diametru exterior (mm) 14,00Fn - Sarcină maximă la Ln (N) 3,34t - Grosimea materialului (mm) 0,13W - Lățimea benzii (mm) 7,87S1 - Extracție (mm) 381,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
- CF024-0148În stoc: 516
Di - Diametru interior (mm) 11,00De - Diametru exterior (mm) 15,50Fn - Sarcină maximă la Ln (N) 6,60t - Grosimea materialului (mm) 0,15W - Lățimea benzii (mm) 9,50S1 - Extracție (mm) 536,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 5,00Material Oțel inoxidabil 301
- CF025-0198În stoc: 416
Di - Diametru interior (mm) 11,00De - Diametru exterior (mm) 15,50Fn - Sarcină maximă la Ln (N) 8,80t - Grosimea materialului (mm) 0,15W - Lățimea benzii (mm) 12,70S1 - Extracție (mm) 557,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 5,00Material Oțel inoxidabil 301
- CF022-0112În stoc: 209
Di - Diametru interior (mm) 13,00De - Diametru exterior (mm) 16,50Fn - Sarcină maximă la Ln (N) 4,98t - Grosimea materialului (mm) 0,15W - Lățimea benzii (mm) 9,40S1 - Extracție (mm) 457,00Service life cyclus - Ciclul duratei de viață (buc) 4.000,00hm - Orificiu pentru montare (mm) 3,30Material Oțel inoxidabil 301
Bandă din oțel inoxidabil de tip 301
Temperatură de lucru -200 ºC - +200 ºC
Diametru interior (Di): +/- 15%
Diametru exterior (De): +/- 15%
Putere maximă (Fn): +/- 20% măsurată în mișcarea spre exterior.
Acest tip de arc cu forță constantă este fabricat din oțel inoxidabil (tip 301), iar arcul va avea o forță destul de constantă pe întreaga extensie. Forța diferă, în funcție de cazul în care este măsurată la mișcarea spre exterior sau spre interior a benzii. Se recomandă ca un minim de 1½ spire de arc să rămână pe arbore la extensia completă.
