Arcuri de compresie conice
Arcuri de compresie conice din oțel inoxidabil pentru arcuri
Comandați de luni până joi înainte de ora 15:30 și vineri înainte de ora 14:45 și vă vom expedia comanda în aceeași zi, cu livrare preconizată în termen de 4-6 zile. Se aplică tuturor arcurilor de compresie conice din stoc
Vedeți reducerile pentru cantitate și prețurile făcând clic pe coșul de cumpărături de lângă produsul dorit.
Designul arcurilor de compresie conice asigură o cursă și o stabilitate mai mari decât a arcurilor de compresie „normale”. Prin urmare, arcurile de compresie conice sunt potrivite pentru utilizare în cazul în care stabilitatea și o lungime comprimată scurtă sunt importante.

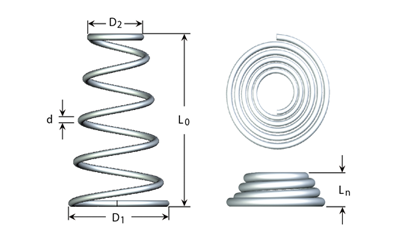

| Vezi prețuri - Adaugă în coș | Material | d Diametrul sârmei (mm) |
D1 Diametrul exterior al capătului mare (mm) |
D2 Diametru exterior al capătului mic (mm) |
Lo Lungime liberă (mm) |
Ln Lungime max. cu sarcină (mm) |
Sn Cursă maximă (mm) |
Fn Sarcină maximă la Ln (N) |
R Constantă elastică (N/mm) |
Unitate de înmagazinare | Stoc | Desen tehnic | Citeşte mai mult | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Oțel inoxidabil 302 | 0,66 | 15,24 | 7,92 | 31,75 | 1,32 | 30,43 | 8,54 | 0,28 | A600-026-125 |
|
|
||||
| Oțel inoxidabil 302 | 0,66 | 15,24 | 8,71 | 25,40 | 1,32 | 24,08 | 7,03 | 0,29 | A600-026-100 |
|
|
||||
| Oțel inoxidabil 302 | 0,66 | 15,24 | 9,53 | 19,05 | 1,32 | 17,73 | 6,05 | 0,34 | A600-026-075 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 9,00 | 3,18 | 6,35 | 1,48 | 4,87 | 23,53 | 4,83 | A360-029-025 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 10,67 | 3,96 | 9,53 | 1,48 | 8,05 | 18,82 | 2,34 | A420-029-037 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 10,67 | 4,75 | 7,92 | 1,48 | 6,44 | 16,37 | 2,54 | A420-029-031 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 10,67 | 5,54 | 6,35 | 1,48 | 4,87 | 13,97 | 2,87 | A420-029-025 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 12,19 | 4,75 | 15,88 | 1,48 | 14,40 | 17,35 | 1,20 | A480-029-062 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 12,19 | 5,54 | 12,70 | 1,48 | 11,22 | 15,12 | 1,35 | A480-029-050 |
|
|
||||
| Oțel inoxidabil 302 | 0,74 | 12,19 | 6,35 | 9,53 | 1,48 | 8,05 | 12,01 | 1,49 | A480-029-037 |
|
|
- A600-026-125În stoc: 788
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,66D1 - Diametrul exterior al capătului mare (mm) 15,24D2 - Diametru exterior al capătului mic (mm) 7,92Lo - Lungime liberă (mm) 31,75Ln - Lungime max. cu sarcină (mm) 1,32Sn - Cursă maximă (mm) 30,43Fn - Sarcină maximă la Ln (N) 8,54R - Constantă elastică (N/mm) 0,28
- A600-026-100În stoc: 1.043
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,66D1 - Diametrul exterior al capătului mare (mm) 15,24D2 - Diametru exterior al capătului mic (mm) 8,71Lo - Lungime liberă (mm) 25,40Ln - Lungime max. cu sarcină (mm) 1,32Sn - Cursă maximă (mm) 24,08Fn - Sarcină maximă la Ln (N) 7,03R - Constantă elastică (N/mm) 0,29
- A600-026-075În stoc: 3.625
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,66D1 - Diametrul exterior al capătului mare (mm) 15,24D2 - Diametru exterior al capătului mic (mm) 9,53Lo - Lungime liberă (mm) 19,05Ln - Lungime max. cu sarcină (mm) 1,32Sn - Cursă maximă (mm) 17,73Fn - Sarcină maximă la Ln (N) 6,05R - Constantă elastică (N/mm) 0,34
- A360-029-025În stoc: 3.197
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 9,00D2 - Diametru exterior al capătului mic (mm) 3,18Lo - Lungime liberă (mm) 6,35Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 4,87Fn - Sarcină maximă la Ln (N) 23,53R - Constantă elastică (N/mm) 4,83
- A420-029-037În stoc: 1.571
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 10,67D2 - Diametru exterior al capătului mic (mm) 3,96Lo - Lungime liberă (mm) 9,53Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 8,05Fn - Sarcină maximă la Ln (N) 18,82R - Constantă elastică (N/mm) 2,34
- A420-029-031În stoc: 261
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 10,67D2 - Diametru exterior al capătului mic (mm) 4,75Lo - Lungime liberă (mm) 7,92Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 6,44Fn - Sarcină maximă la Ln (N) 16,37R - Constantă elastică (N/mm) 2,54
- A420-029-025În stoc: 387
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 10,67D2 - Diametru exterior al capătului mic (mm) 5,54Lo - Lungime liberă (mm) 6,35Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 4,87Fn - Sarcină maximă la Ln (N) 13,97R - Constantă elastică (N/mm) 2,87
- A480-029-062În stoc: 242
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 12,19D2 - Diametru exterior al capătului mic (mm) 4,75Lo - Lungime liberă (mm) 15,88Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 14,40Fn - Sarcină maximă la Ln (N) 17,35R - Constantă elastică (N/mm) 1,20
- A480-029-050În stoc: 291
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 12,19D2 - Diametru exterior al capătului mic (mm) 5,54Lo - Lungime liberă (mm) 12,70Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 11,22Fn - Sarcină maximă la Ln (N) 15,12R - Constantă elastică (N/mm) 1,35
- A480-029-037În stoc: 1.567
Material Oțel inoxidabil 302d - Diametrul sârmei (mm) 0,74D1 - Diametrul exterior al capătului mare (mm) 12,19D2 - Diametru exterior al capătului mic (mm) 6,35Lo - Lungime liberă (mm) 9,53Ln - Lungime max. cu sarcină (mm) 1,48Sn - Cursă maximă (mm) 8,05Fn - Sarcină maximă la Ln (N) 12,01R - Constantă elastică (N/mm) 1,49
DIN 17224 AISI 302 WERKSTOFF NR. 1,4310 Normă EN 10270-3
Temperatură de lucru între -200 ºC și +250 ºC
Constantă elastică (r): +/- 10 %
Lungime liberă (L0): +/- 0,635 mm
Forță max. (Fn): numai pentru referință
Diametrul D1 și D2: până la 6,096 mm: 0,127 mm
Diametrul D1 și D2: până la 12,7 mm: 0,2032 mm
Diametrul D1 și D2: până la 25,4 mm: 0,381 mm
Dacă doriți o fișă tehnică în format PDF sau un desen CAD 3D al arcului în format .step, .iges sau .sat, acestea pot fi descărcate gratuit făcând clic pe simbolul CAD 3D de lângă numărul articolului din tabel.
Capetele au fost finisate fără a fi șlefuite.
De obicei dreapta. Forța și aplicarea nu sunt afectate de direcția înfășurării.: Arcurile de compresie conice standard nu sunt definite cu o anumită direcție a înfășurării. În funcție de producție, arcurile pot fi înfășurate la dreapta sau la stânga.
Durata de viață a unui arc este, în general, foarte greu de definit.
Intră în joc un număr mare de parametri și, prin urmare, este imposibil să se definească o durată de viață.
Parametrii cu o influență semnificativă asupra duratei de viață includ:
Instalarea, metoda de instalare, numărul de mișcări, vibrațiile, șocurile, torsiunea, lungimea cursei, cursa non-axială, temperatura, uzura cauzată de alte suprafețe, mediul de utilizare, orice agenți de curățare, impacturile laterale etc.
Dimensionați întotdeauna un arc de compresie conic astfel încât să asigure cursa și forța dorite cu un efort cât mai mic posibil. Astfel, arcul va avea durata de viață cea mai lungă posibil.
Aplicarea încărcăturii maxime la arc sau depășirea acesteia va scurta durata de viață a acestuia și poate provoca deformarea permanentă a acestuia.
Prin urmare, vă recomandăm să nu utilizați mai mult de 75% din cursa maximă (Sn) a arcurilor conice.
Arcurile de compresie conice se vor fixa mai mult sau mai puțin singure în funcție de sarcină și de cursă.
Arcurile de compresie conice pot asigura o cursă până la o înălțime (Ln) de aproximativ 2 x grosimea sârmei (d). Totuși, acest lucru nu este recomandat din cauza duratei de viață reduse.
Dacă un arc de compresie conic este comprimat până la lungimea maximă cu sarcină (Ln), arcul se va fixa permanent. În acest caz, nu va reveni la lungimea inițială (L0).
