Arcuri de matriță RG
Arcuri de matriță RG
Comandați de luni până joi înainte de ora 15:30 și vineri înainte de ora 14:45 și vă vom expedia comanda în aceeași zi, cu livrare preconizată în termen de 4-6 zile. Se aplică tuturor arcurilor de matriță din stoc
Vedeți reducerile pentru cantitate și prețurile făcând clic pe coșul de cumpărături de lângă produsul dorit.
Folosiți glisoarele de mai jos pentru a naviga rapid și ușor prin gama noastră largă de arcuri de matriță RG.
Arcurile de matriță funcționează ca și arcurile de compresie convenționale. Cu cât sunt mai comprimate, cu atât este eliberată mai multă energie. Un arc de matriță este produs dintr-o sârmă de arc dreptunghiulară, care oferă o forță mai mare decât o sârmă de arc rotundă obișnuită. Pe baza formei dreptunghiulare și a învelișului unic al sârmei, arcurile de matriță RG pot face față unor sarcini grele. Seria de arcuri de matriță RG este fabricată dintr-un aliaj extrem de rezistent de crom-vanadiu, în conformitate cu standardul DIN-17225 (SAE 6150). Sârma este apoi prelucrată cu alice mecanice și tratată termic pentru a crește rezistența la tracțiune și durabilitatea.
O caracteristică a arcurilor de matriță este forța mare și cursa scurtă a arcului.
Practic, fiecare dimensiune a arcului de matriță este împărțită în 4 categorii de culori, care se bazează pe forța și cursa arcului de matriță.
Vedeți grupele de culori de sub tabel.

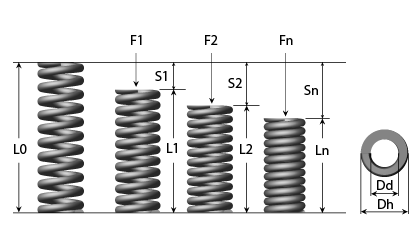

| Vezi prețuri - Adaugă în coș | Dh Orificiu minim (mm) |
Dd Arbore maxim (mm) |
Lo Lungime liberă (mm) |
R Constantă elastică (N/mm) |
S1 Cursă la F1 (mm) |
L1 Lungime la F1 (mm) |
F1 Forță în N la S1 (N) |
Sn Cursă maximă (mm) |
Ln Lungime max. cu sarcină (mm) |
Fn Sarcină maximă la Ln (N) |
Unitate de înmagazinare | Stoc | Desen tehnic | Citeşte mai mult | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9,53 | 4,75 | 25,40 | 10,50 | 6,35 | 19,05 | 67,00 | 11,94 | 13,46 | 125,00 | ST50300 |
|
|
||||
| 9,53 | 4,75 | 25,40 | 15,80 | 5,08 | 20,32 | 80,00 | 8,89 | 16,51 | 140,00 | ST50310 |
|
|
||||
| 9,53 | 4,75 | 25,40 | 19,30 | 3,81 | 21,59 | 74,00 | 6,86 | 18,54 | 132,00 | ST50320 |
|
|
||||
| 9,53 | 4,75 | 25,40 | 38,50 | 3,81 | 21,59 | 147,00 | 5,84 | 19,56 | 225,00 | ST50330 |
|
|
||||
| 9,53 | 4,75 | 31,75 | 9,50 | 7,94 | 23,81 | 75,00 | 14,92 | 16,83 | 142,00 | ST50340 |
|
|
||||
| 9,53 | 4,75 | 31,75 | 12,80 | 6,35 | 25,40 | 81,00 | 11,11 | 20,64 | 142,00 | ST50350 |
|
|
||||
| 9,53 | 4,75 | 31,75 | 17,20 | 4,76 | 26,99 | 82,00 | 8,57 | 23,18 | 147,00 | ST50360 |
|
|
||||
| 9,53 | 4,75 | 31,75 | 25,60 | 4,76 | 26,99 | 122,00 | 7,30 | 24,45 | 187,00 | ST50370 |
|
|
||||
| 9,53 | 4,75 | 38,10 | 7,00 | 9,53 | 28,58 | 67,00 | 17,91 | 20,19 | 125,00 | ST50380 |
|
|
||||
| 9,53 | 4,75 | 38,10 | 11,70 | 7,62 | 30,48 | 89,00 | 13,34 | 24,76 | 156,00 | ST50390 |
|
|
- ST50300În stoc: 524
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 25,40R - Constantă elastică (N/mm) 10,50S1 - Cursă la F1 (mm) 6,35L1 - Lungime la F1 (mm) 19,05F1 - Forță în N la S1 (N) 67,00Sn - Cursă maximă (mm) 11,94Ln - Lungime max. cu sarcină (mm) 13,46Fn - Sarcină maximă la Ln (N) 125,00
- ST50310În stoc: 240
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 25,40R - Constantă elastică (N/mm) 15,80S1 - Cursă la F1 (mm) 5,08L1 - Lungime la F1 (mm) 20,32F1 - Forță în N la S1 (N) 80,00Sn - Cursă maximă (mm) 8,89Ln - Lungime max. cu sarcină (mm) 16,51Fn - Sarcină maximă la Ln (N) 140,00
- ST50320În stoc: 235
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 25,40R - Constantă elastică (N/mm) 19,30S1 - Cursă la F1 (mm) 3,81L1 - Lungime la F1 (mm) 21,59F1 - Forță în N la S1 (N) 74,00Sn - Cursă maximă (mm) 6,86Ln - Lungime max. cu sarcină (mm) 18,54Fn - Sarcină maximă la Ln (N) 132,00
- ST50330În stoc: 129
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 25,40R - Constantă elastică (N/mm) 38,50S1 - Cursă la F1 (mm) 3,81L1 - Lungime la F1 (mm) 21,59F1 - Forță în N la S1 (N) 147,00Sn - Cursă maximă (mm) 5,84Ln - Lungime max. cu sarcină (mm) 19,56Fn - Sarcină maximă la Ln (N) 225,00
- ST50340În stoc: 423
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 31,75R - Constantă elastică (N/mm) 9,50S1 - Cursă la F1 (mm) 7,94L1 - Lungime la F1 (mm) 23,81F1 - Forță în N la S1 (N) 75,00Sn - Cursă maximă (mm) 14,92Ln - Lungime max. cu sarcină (mm) 16,83Fn - Sarcină maximă la Ln (N) 142,00
- ST50350În stoc: 206
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 31,75R - Constantă elastică (N/mm) 12,80S1 - Cursă la F1 (mm) 6,35L1 - Lungime la F1 (mm) 25,40F1 - Forță în N la S1 (N) 81,00Sn - Cursă maximă (mm) 11,11Ln - Lungime max. cu sarcină (mm) 20,64Fn - Sarcină maximă la Ln (N) 142,00
- ST50360În stoc: 83
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 31,75R - Constantă elastică (N/mm) 17,20S1 - Cursă la F1 (mm) 4,76L1 - Lungime la F1 (mm) 26,99F1 - Forță în N la S1 (N) 82,00Sn - Cursă maximă (mm) 8,57Ln - Lungime max. cu sarcină (mm) 23,18Fn - Sarcină maximă la Ln (N) 147,00
- ST50370În stoc: 172
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 31,75R - Constantă elastică (N/mm) 25,60S1 - Cursă la F1 (mm) 4,76L1 - Lungime la F1 (mm) 26,99F1 - Forță în N la S1 (N) 122,00Sn - Cursă maximă (mm) 7,30Ln - Lungime max. cu sarcină (mm) 24,45Fn - Sarcină maximă la Ln (N) 187,00
- ST50380În stoc: 377
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 38,10R - Constantă elastică (N/mm) 7,00S1 - Cursă la F1 (mm) 9,53L1 - Lungime la F1 (mm) 28,58F1 - Forță în N la S1 (N) 67,00Sn - Cursă maximă (mm) 17,91Ln - Lungime max. cu sarcină (mm) 20,19Fn - Sarcină maximă la Ln (N) 125,00
- ST50390În stoc: 312
Dh - Orificiu minim (mm) 9,53Dd - Arbore maxim (mm) 4,75Lo - Lungime liberă (mm) 38,10R - Constantă elastică (N/mm) 11,70S1 - Cursă la F1 (mm) 7,62L1 - Lungime la F1 (mm) 30,48F1 - Forță în N la S1 (N) 89,00Sn - Cursă maximă (mm) 13,34Ln - Lungime max. cu sarcină (mm) 24,76Fn - Sarcină maximă la Ln (N) 156,00
Oțel crom-siliciu SAE-AISI 9254 (G92540). Sârma este trasă foarte fin, tratată termic și prelucrată cu alice mecanice..
Temperatură de lucru între -200 ºC și +200 ºC.
Arcurile de matriță RG sunt fabricate dintr-un aliaj extrem de rezistent de crom-vanadiu în conformitate cu DIN-17225 (SAE 6150).
Aceste arcuri nu sunt din oțel inoxidabil.
Nu există toleranțe pentru arcuri de matriță RG. Acestea trebuie doar să se încadreze în dimensiunile orificiului minim (Dh) și ale arborelui maxim (Dd).
Dacă doriți o fișă tehnică în format PDF sau un desen CAD 3D al arcului în format .step, .iges sau .sat, acestea pot fi descărcate gratuit făcând clic pe simbolul CAD 3D de lângă numărul articolului din tabel.
Etichetarea pe culori se face prin acoperire cu pulbere, fără protecție specială împotriva coroziunii.
De obicei dreapta. Forța și aplicarea nu sunt afectate de direcția înfășurării.
Arcurile de matriță standard nu sunt definite cu o anumită direcție a înfășurării. În funcție de producție, arcurile pot fi înfășurate la dreapta sau la stânga.
Durata de viață a unui arc este, în general, foarte greu de definit. Intră în joc un număr mare de parametri și, prin urmare, este imposibil să se definească o durată de viață. Parametrii cu o influență semnificativă asupra duratei de viață includ: Instalarea, metoda de instalare, numărul de mișcări, vibrațiile, șocurile, torsiunea, lungimea cursei, cursa non-axială, temperatura, uzura cauzată de alte suprafețe, mediul de utilizare, orice agenți de curățare, impacturile laterale etc.
Forța maximă (Fn) și/sau cursa maximă (Sn) nu trebuie să fie depășite, deoarece acest lucru reduce semnificativ durata de viață. Pentru a evita solicitările dinamice necontrolate, arcurile de matriță trebuie să fie întotdeauna prevăzute cu o tensiune inițială specifică.
Cea mai lungă durată de viață este obținută cu o sarcină și o cursă de max. 25% din lungimea liberă (L0).
În cazul în care arcurile de matriță din automobile sau alte aplicații sunt montate sau înlocuite cu arcuri de matriță ale noastre, Sodemann Industrifjedre A/S nu poate fi considerată responsabilă pentru orice diferențe de performanță sau daune.
Se aplică și clienților care vizitează Sodemann Industrifjedre A/S și beneficiază de ajutor și/sau îndrumare.
Arcurile de matriță nu se pot fabrica la comandă.
